Portálové pracoviště
Portál stolového provedení WP
Portál stolového provedení WP
MAXIMÁLNÍ PARAMETRY:
průchod mezi stojany: 4000-10000
otáčky: 4000 ot/min
kroutící moment: 8 400Nm
průřez smykadla: 600 x 600 mm
Portál stolového provedení WP s velikostí upínací desky dle přání zákazníka. Pojezd stolu o 1m delší než délka desky. Nosnost stolu dle velikosti upínací desky 100 – 250 t. Pevné stojany se svisle pojízdným příčníkem jsou propojené pevným nosníkem, který zpevňuje celý rám stroje. Výsledkem je velmi vysoká tuhost a přesnost celého stroje.
PLNĚ HYDROSTATICKÉ OSY
Po příčníku pojíždí v příčném směru vřeteník s výsuvným smykadlem. Všechny osy jsou plně hydrostatické, vedení zakryta teleskopickými kryty.
PROVEDENÍ SPEED / HEAVY
Portál lze osadit vřeteníky ve dvou variantách:
- Provedení SPEED využívá pohon Direct Drive a umožňuje dosáhnout vysokých pracovních otáček.
- Provedení HEAVY nabízí silové provedení stroje s dostatečným momentem i pro obrábění velkými frézami, popř. vyvrtávací operace.
PŘÍSLUŠENSTVÍ
Stroj doplňuje sada frézovacích hlav pro rozšíření možností obrábění pracoviště. V základním provedení jsou frézovací hlavy umístěny v paletách, vybavené automatickým upínáním na čelo smykadla.
Standardem je hlava přímá a úhlová, možná je i NC řízená. Na přání zákazníka nebo pro speciální technologické operace možno doplnit speciálními hlavami.
Součástí pracoviště je i automatická výměna nástrojů – možná i v robotickém provedení s volitelnou velikostí zásobníku nástrojů. Chlazení nástroje vnější i osou nástroje.
| WP | |
|---|---|
| SPEED / HEAVY | |
| Průchod mezi stojany(mm) | 4 000-10 000 |
| Průchod pod vřetenem (mm) | 3 000 -7 000 |
| Pojezd X (Gantry) (mm) | |
| Pojezd X (stůl) (mm) | N x 2 000 |
| Pojezd Y (vřeteník) (mm) | 5 000 - 11 000 |
| Pojezd Z (smykadlo) (mm) | 2 000 / 2 500 |
| Pojezd W (příčník) (mm) | 1 000 - 5 000 |
| Výkon (kW) | 110/103 |
| Moment (Nm) | 3 000/8 400 |
| Otáčky (ot/min) | 4 000/3 000 |
| Počet stupňů | 1/2 |
| Smykadlo (mm) | 480x480 / 600x600 |

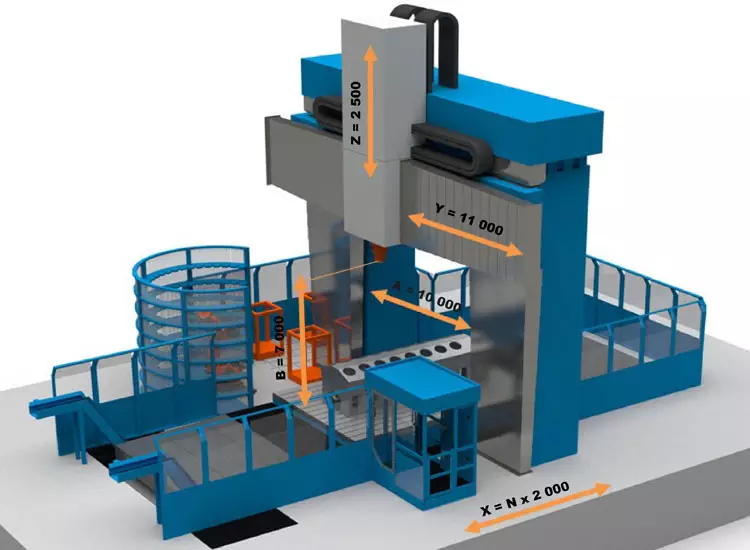

Portál v provedení Gantry WPA
Portál v provedení Gantry WPA
MAXIMÁLNÍ PARAMETRY
průchod mezi stojan: 4 000 – 10 000
výkon: 110 kW
otáčky: 4 000 ot/min
kroutící moment: 8 400 Nm
průřez smykadla: 600 x 600 mm
Portál v provedení Gantry s variabilní velikostí upínací plochy ve formě deskového pole. Možnost doplnění i otočným karuselovacím stolem. Pojezd stroje je prodloužen o 1m pro umístění automatického nabírání frézovacích hlav na konci pracoviště. Posuvné stojany se svisle pojízdným příčníkem jsou propojené pevným nosníkem, který zpevňuje celý rám stroje.
PLNĚ HYDROSTATICKÉ OSY
Po příčníku pojíždí v příčném směru vřeteník s výsuvným smykadlem. Všechny osy jsou plně hydrostatické, vedení zakryta teleskopickými kryty.
PROVEDENÍ SPEED / HEAVY
Portál lze osadit vřeteníky ve dvou variantách:
- Provedení SPEED využívá pohon Direct Drive a umožňuje dosáhnout vysokých pracovních otáček.
- Provedení HEAVY nabízí silové provedení stroje s dostatečným momentem i pro obrábění velkými frézami, popř. vyvrtávací operace.
PŘÍSLUŠENSTVÍ
Stroj doplňuje sada frézovacích hlav pro rozšíření možností obrábění pracoviště. V základním provedení jsou frézovací hlavy umístěny v paletách, vybavené automatickým upínáním na čelo smykadla. Standardem je hlava přímá a úhlová, možná je i NC řízená. Na přání zákazníka nebo pro speciální technologické operace možno doplnit speciálními hlavami.
Součástí pracoviště je i automatická výměna nástrojů – možná i v robotickém provedení s volitelnou velikostí zásobníku nástrojů. Chlazení nástroje vnější i osou nástroje.
| WP | |
|---|---|
| SPEED / HEAVY | |
| Průchod mezi stojany(mm) | 4 000-10 000 |
| Průchod pod vřetenem (mm) | 3 000 -7 000 |
| Pojezd X (Gantry) (mm) | N x 2 000 |
| Pojezd X (stůl) (mm) | |
| Pojezd Y (vřeteník) (mm) | 5 000 - 11 000 |
| Pojezd Z (smykadlo) (mm) | 2 000 / 2 500 |
| Pojezd W (příčník) (mm) | 1 000 - 5 000 |
| Výkon (kW) | 110/103 |
| Moment (Nm) | 3 000/8 400 |
| Otáčky (ot/min) | 4 000/3 000 |
| Počet stupňů | 1/2 |
| Smykadlo (mm) | 480x480 / 600x600 |
