PŘÍSLUŠENSTVÍ STROJŮ
Nejrůznější příslušenství ŠMT umožňuje kompletní obrobení generátorů všech typů, turbínových rotorů či klikové hřídele čtyřtaktních i dvoutaktních motorů. Automatická či robotická výměna nástrojů pak významně ušetří zákazníkovi čas potřebný k obrobení.

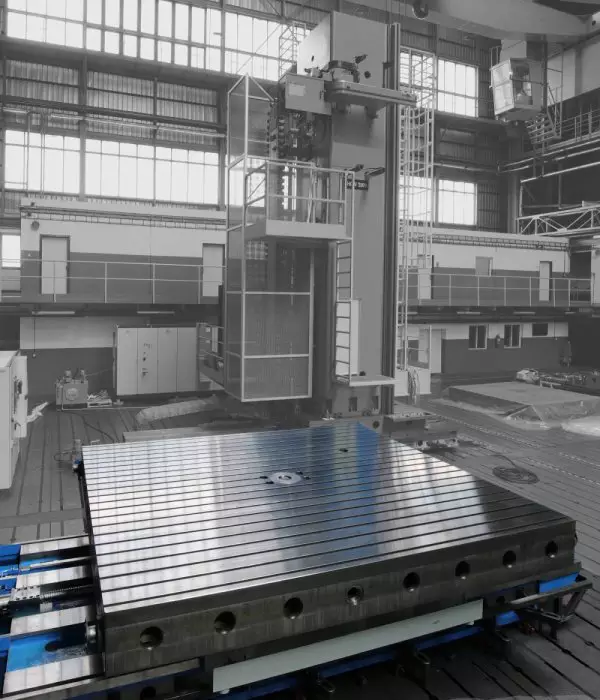

Stoly typu dtv
Stoly typu dtv
Velké množství rozměrů upínacích desek je určeno pro každý typ otočného stolu. Nejvyšší možná přesnost v otočné i lineární ose umožňuje dosažení reálné přesnosti v řádech mikronů i úhlových vteřin. Mimořádně tuhá konstrukce stolů zajišťuje jejich dlouhodobé používání bez snižování přesnosti. Skutečná a prověřená životnost strojů a stolů ŠMT se počítá na desetiletí.
- NEROVNOMĚRNÁ ZÁTĚŽ
- CENTRÁLNÍ ZÁTĚŽ
MAXIMÁLNÍ PARAMETRY:
nosnost: 400t
upínací deska: 6000×8000 mm
pojezd osy v: 7000 mm
| TDV 30 | TDV 40 | TDV 50 | TDV 70 | TDV 100 | TDV 160 | TDV 250 | TDV 400 | |
|---|---|---|---|---|---|---|---|---|
| Max. zatížení (t) | 30 | 40 | 50 | 70 | 100 | 160 | 250 | 400 |
| Min. rozměr upínací desky (m) | 2x2 | 2x2 | 2x2 | 2,5x2,5 | 3x3 | 4x4 | 4,5x4,5 | 5x5 |
| Max. rozměr upínací desky (m) | 3x3 | 3,5x3,5 | 3,5x3,5 | 4x4 | 5x5 | 6x6 | 6,5x6,5 | 6x8 |
| Rychloposuv – osa V (m/min) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Pojezd stolu – osa V (m/min) | 4 | 4 | 4 | 4 | 4 | 5 | 7 | 7 |

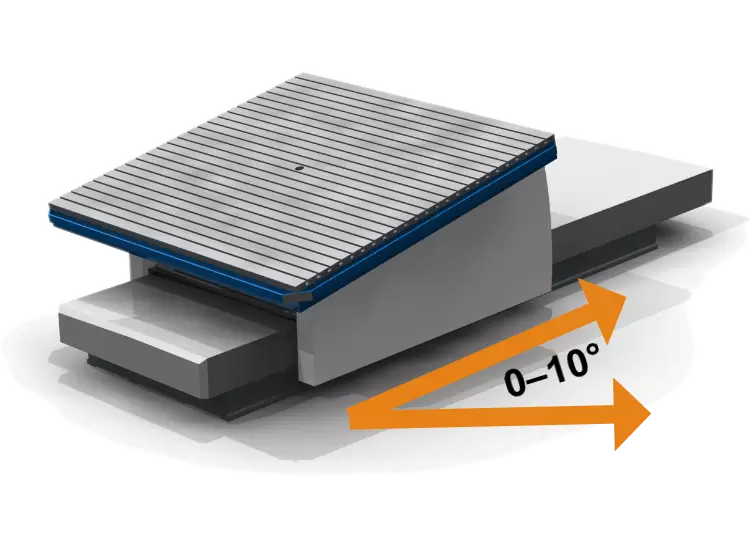

naklépěcí stoly šmt tdv tilt
naklápěcí stoly šmttdv tild
Široká řada naklápěcích stolů ŠMT se používá k obrábění různých obrobků, zvláště v oblasti větrné energetiky – jako například vrchlíků (hubů) větrných elektráren.
Úhel naklápění stolu je 0 až 10° při plném zatížení stolu.
- NEROVNOMĚRNÁ ZÁTĚŽ
- CENTRÁLNÍ ZÁTĚŽ
MAXIMÁLNÍ PARAMETRY:
zatížení: 160t
rychloposuv v ose v: 10m/min
upínací deska: 5000×5000 mm
úhel naklápění: 10°
| TDV 40 TILT | TDV 70 TILT | TDV 100 TILT | TDV 160TILT | |
|---|---|---|---|---|
| Max. zatížení (t) | 40 | 70 | 100 | 160 |
| Min. rozměr upínací desky (m) | 2x2 | 2,5x2,5 | 3x3 | 4x4 |
| Max. rozměr upínací desky (m) | 3,5x3,5 | 4x4 | 5x5 | 5x5 |
| Rychloposuv – osa V (m/min) | 10 | 10 | 10 | 10 |
| Pojezd stolu – osa V (m/min) | 4 | 4 | 4 | 4,5 |
| Max. úhel naklápění | 10° | 10° | 10° | 10° |

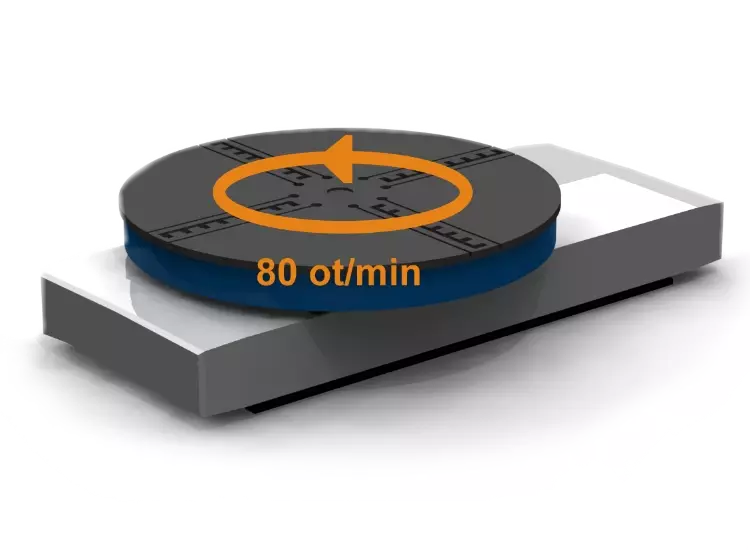

karuselovACÍ STOLY ŠMT TDV C
KARUSELOVACÍ STOLY ŠMT TDV C
Otočné stoly ŠMT TDV C jsou vybaveny karuselovací funkcí.
Ta umožňuje zákazníkům nejen standardní obrábění, ale i karuselovací operace na tomtéž obrobku.
Takové řešení zvyšuje flexibilitu i možnosti obrábění, stejně jako produktivitu.
- NEROVNOMĚRNÁ ZÁTĚŽ
- CENTRÁLNÍ ZÁTĚŽ
MAXIMÁLNÍ PARAMETRY:
zatížení: 250t
rychloposuv v ose v: 10m/min
upínací deska: 6500×6500 mm
rychlost otáčení: 80 ot/min
| TDV 40 C | TDV 70 C | TDV 100 C | TDV 160 C | TDV 250 C | |
|---|---|---|---|---|---|
| Max. zatížení (t) | 40 | 70 | 100 | 160 | 250 |
| Min. rozměr upínací desky (m) | 2x2 | 2,5x2,5 | 3x3 | 4x4 | 4,5x4,5 |
| Max. rozměr upínací desky (m) | 3,5x3,5 | 4x4 | 5x5 | 5x5 | 6,5x6,5 |
| Rychloposuv – osa V (m/min) | 10 | 10 | 10 | 10 | 10 |
| Pojezd stolu – osa V (m/min) | 4 | 4 | 4 | 4,5 | 7 |
| Rychlost otáčení v ose B (ot/min) | 80 | 60 | 40 | 25 | 20 |
| Výkon (kW) | 2x51 | 2x56 | 2x78 | 2x78 | 2x105 |
Frézovací a vyvrtávací hlavy
frézovací a vyvrtávací hlavy
V nabídce hlav ŠMT najdete mimo jiné velkou vyvrtávací hlavu pro hloubku obrábění až 5 metrů, mikroindexovací hlavy či CNC hlavu pro pětiosé obrábění.
Široká škála frézovacích a vyvrtávacích hlav vám umožní obrábění na míru vašim potřebám. V nabídce naleznete více než 30 druhů hlav. Níže nejčastěji používané. Pro více informací kontaktujte naše servisní oddělení.
| Max. výkon: | Max. moment: | Úhel: | Délka | |
|---|---|---|---|---|
| Ruční jednoosá hlava IFVW 2C, 4C | 55 / 73 kW | 2600 / 7000 Nm | libovolný | |
| Ruční dvouosá hlava IFVW 3C | 55 kW | 2 600 Nm | libovolný | |
| Prodloužená přímá hlava IFVW 40 | 80 kW | 7 000 Nm | 1 230 mm | |
| Malá pravoúhlá hlava IFVW 111, 112, 113 | 25 kW | 600 Nm | à 1° / à 2,5° | až 1 570 mm |
| Pravoúhlá hlava IFVW 101, 102, 103, 104 | 25–85 kW | 1 000–4 000 Nm | à 1° / à 2,5° | |
| Univerzální 45° hlava IFVW 203 | 30 kW | 1 500 Nm | à 1° / à 2,5° | |
| Univerzální 90° hlava IFVW 206, 207, 208 | 25–73 kW | 1 000–3 500 Nm | à 1° / à 2,5° | |
| CNC univerzální hlava UFK 600, 1000, 2000, 2400 | 25–50 kW | 1 000–2 400 Nm | à 1° / à 2,5° | |
| Mikroindexovací dvouosá hlava IFVW 201 MI, 203 MI, 210 MI | 25 – 40 kW | 800 – 1 500 Nm | à 0,001° |
| Velikost hlavy: | Průměr obrábění: | Hloubka obrábění: | |
|---|---|---|---|
| Standardní vyvrtávací hlava IWD 125, 200, 320, 500, 700 | 125–700 mm | až 1 765 mm | |
| NC vyvrtávací hlava IWD 320NC, 500NC, 630NC, 800NC, 1000NC | 320–1000 mm | až 2 000 mm | |
| Velká vyvrtávací hlava IWD 1100, 2000 | 1 100–2 000 mm | 1 500–3 200 mm | až 5 000 mm |
výměna nástrojů
výměna nástrojů
ŠMT nabízí automatickou i robotickou výměnu nástrojů do vřetena stroje nebo do vřetena různých frézovacích hlav.
MAXIMÁLNÍ PARAMETRY:
hmotnost nástroje: 50kg
průměr nástroje: 420 mm
délka nástroje: 500 mm
Automatická výměna nástrojů (ATC)
automatická výměna nástrojů (ATC)
| ATC | ||
|---|---|---|
| Max. hmotnost nástroje (kg) | 25 | 50 |
| Počet nástrojů | 40/60/90/120/160 | 40/60/90/120/160 |
| Max. průměr nástroje (mm) | 300 | 420 |
| Max. délka nástroje (mm) | 500 | 500 |
Robotická výměna nástrojů (RTC)
)
Robotická výměna nástrojů (RTC)
Robotická výměna nástrojů umožňuje výměnu nástrojů do vřetena stroje nebo do vřetena různých frézovacích hlav pod jakýmkoliv úhlem. Zákazník tak ušetří čas potřebný k přejezdu a polohování hlavy do nakládací polohy. Reálně dosažitelný počet nástrojů je prakticky neomezený díky využití zásobníku pro stovky různých nástrojů. RTC také umožňuje další funkce, jako např. okamžitou detekci poškozeného nástroje a další.
Maximální hmotnost nástroje 25/50kg
› Stacionární RTC
Statický zásobník nástrojů, robot na základně
› Nezávislá RTC
Statický zásobník nástrojů na základně, nezávisle pohyblivý robot
› Posuvná RTC
Zásobník nástrojů i robot posuvné se strojem
