Stroje typu ŠMT FC

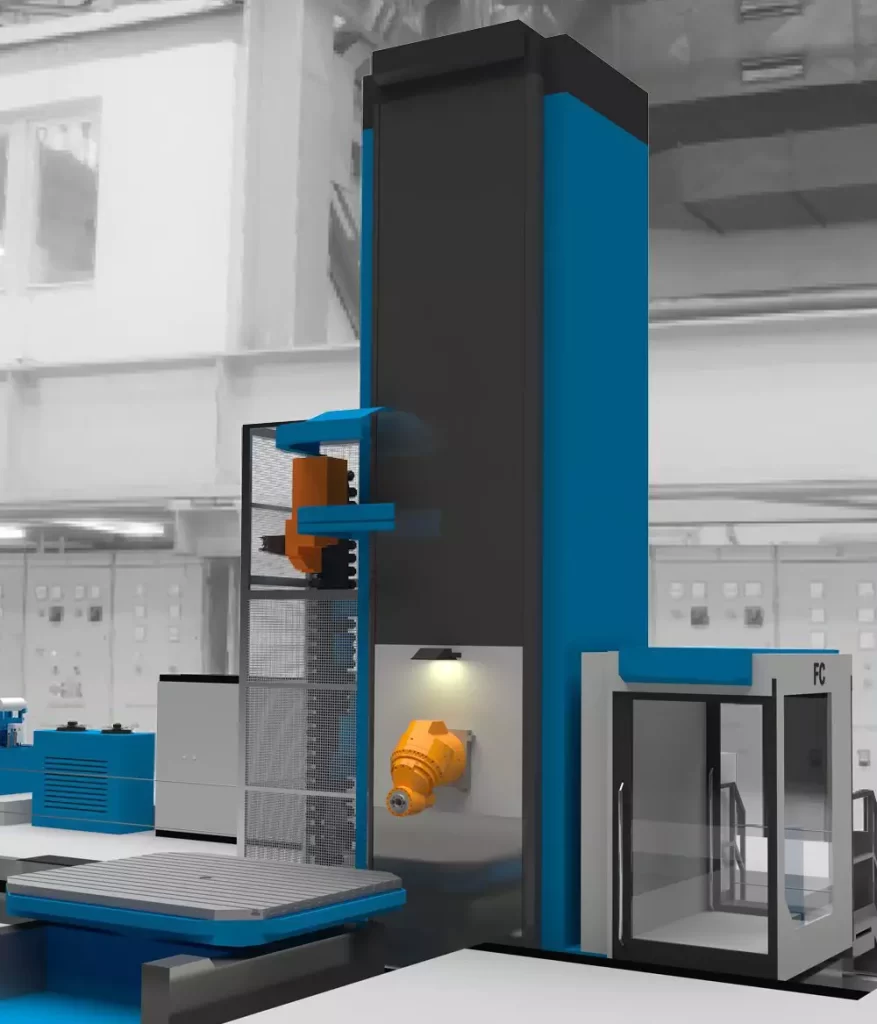

Stroje typu ŠMT FC
MAXIMÁLNÍ PARAMETRY:
výkon: 43 kW
otáčky: 6000 ot/min
kroutící moment: 920 Nm
průřez smykadla: 480 x 550 mm
ŠMT FC je frézovací stroj ideální pro opracování svařenců, odlitků a jiných středně velkých komponent např. dílů pro dopravní inženýrství, výrobu forem apod. Stroj disponuje vysokými parametry nejen z pohledu rozměrů pracovního prostoru, ale i vlastního obrábění. Kompaktní konstrukce frézovacích strojů ŠMT FC zajišťuje maximální výkon a umožňuje efektivní obrábění středně velkých komponentů.
Lineární valivé vedení
- Vysoká spolehlivost strojů
- Jednoduchá údržba
- Originální design
- Výhodný poměr cena/výkon
SYSTEM BOX IN BOX
SYSTEM BOX IN BOX
Rám stroje využívá systém Box in box, který v kombinaci s použitým předepnutým lineárním valivým vedením na všech pohybových osách, dává záruku vysoké tuhosti a stability. Nízká spodní poloha vřeteníku přináší výhodu v podobě mělkého základu stroje.
Hlavní pohon umístěný přímo ve smykadle stroje využívá princip Direct Drive. Jeho prostřednictvím jsou naháněny volitelné afrézovací hlavy.Tuhé spojení zajišťuje kompaktnost celého smykadla a hlavy. Svislý posuv vřeteníku dvojicí pohonů zajišťuje současně i kompenzaci padání výsuvného smykadla.
| Technické parametry | FC |
|---|---|
| Průřez smykadla (mm) | 480 x 550 |
| Maximální výkon (kW) | 43 |
| Maximální otáčky (ot / min) | 6000 |
| Maximální moment (Nm) | 920 |
| Počet mechanických stupňů | 1 |
| Posuv stojanu - osa X (mm) prodloužení po 1 000 | 3000 - 20 000 |
| Posuv vřeteníku - osa Y (mm) prodloužení po 1 000 | 2000 - 5000 |
| Posuv smykadla - osa Z (mm) | 2000 |
| Posuvové rýchlosti osa X (mm / min) | 25000 |
| Posuvové rýchlosti osa Y (mm / min) | 25000 |
| Posuvové rýchlosti osa Z (mm / min) | 25000 |
| Maximální posuvové síly X, Y, Z (kN) | 25 |
